uC/OS-Ⅱ是一個源碼開放的搶占式實時操作系統。它內核短小精悍、可裁減、執行時間確定。系統大部分代碼采用C語言編寫，與硬件有關的部分都集中在兩個文件中，給出了規范的接口說明，移植相當方便，可應用于目前大多數型號的8位、16位、32位CPU。
uC/OS-Ⅱ提供的僅僅只是一個實時的調度及任務間通信的內核，沒有集成網絡協議。上網是當前嵌入式設備的廣泛需求，本文討論輕型TCP/IP協議棧的引入以及相關網絡設備驅動程序，實現嵌入式系統的網絡功能。

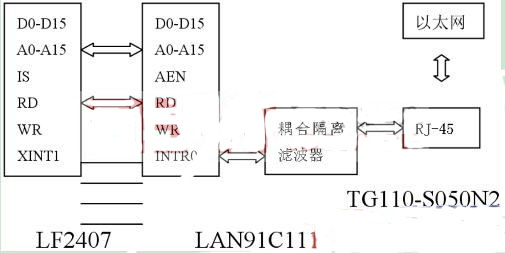

本文所用的硬件系統結構如圖1所示。開發板基于TMS320LF2407A的含DSP核微處理器和LAN91C111以太網控制器。在成功移植了μCOS-Ⅱ的基礎上進一步實現了以太網通訊功能。下面重點介紹TCP/IP協議棧的引入和LAN91C111驅動的編寫。
圖1 嵌入式以太網硬件系統結構圖
TCP/IP網絡協議棧的引入
在μCOS-Ⅱ上引入下TCP/IP協議棧，由于嵌入式系統的硬件資源有限，必須使用小型協議棧。這種協議棧很多，LwIP是其中之一。
關于LwIP簡介
LwIP是瑞士計算機科學院(SCICS)的Adam Dunkels等開發的一套用于嵌入式系統的開放源碼的輕型TCP/IP協議棧，但Lwip實現了較為完備的IP,ICMP, UDP, TCP協議，具有超時時間估計、快速恢復和重發、窗口調整等功能。IwIP在保持協議主要功能的基礎上減少對RAM和ROM的占用，一般它只需要幾十K的RAM和40K左右的ROM就可以運行，很適合同μCOS-Ⅱ相配合用在嵌入式系統中。LwIP在設計時就考慮到了將來的移植問題，它把所有與硬件、操作系統、編譯器相關的部分獨立出來，放在/src/arch目錄下，因此LwIP在μCOS-Ⅱ上的實現就是修改這個目錄下的文件，其它的文件一般不需要修改。下面分別予以說明:
協議棧的實現
·與CPU及編譯器相關的include文件 /src/arch/include/arch目錄下cc.h、cpu.h、perf.h中有一些與CPU或編譯器相關的定義，如數據長度，字的高低位順序等。這應該與用戶實現μCOS-Ⅱ時定義的數據長度等參數一致。
·與操作系統相關部分 sys_arch.c中的內容是與操作系統相關的一些結構和函數，主要分四個部分: (1)sys_sem_t信號量LwIP中需用信號量通信，所以在sys_arch中應實現信號量結構體和處理函數:struct sys_sem_t{ sys_sem_new( )/創建一個信號量結構 sys_sem_free()/釋放一個信號量結構sys_sem_signal( )/發送信號量 sys_arch_sem_wait( )/請求信號量}由于μCOS-Ⅱ已經實現了信號量OS_EVENT的各種操作，并且功能和LwlP上面幾個函數的目的功能是完全一樣的，所以只要把μCOS-Ⅱ的函數重新包裝成上面的函數，就可以直接使用了。
(2 )sys_mbox_t消息
LwIP使用消息隊列來緩沖、傳遞數據報文，因此要在sys_arch中實現消息隊列結構sys_mbox_t，以及相應的操作函數。
sys_mbox_new()/創建一個消息隊列 sys_mbox_free( ) /釋放一個消息隊列
sys_mbox_post( )/向消息隊列發送消息
sys_arch_mbox_fetch( )/從消息隊列中獲取消息
μCOS-Ⅱ同樣實現了消息隊列結構及其操作，但是μCOS-Ⅱ沒有對消息隊列中的消息進行管理，因此不能直接使用，必須在μCOS-Ⅱ的基礎上重新實現。
(3)sys_arch_timeout函數
LwIP中每個與外界網絡連接的線程都有自己的timeout屬性，即等待超時時間。這個屬性表現為每個線程都對應一個sys_timeout結構體隊列，包括這個線程的timeout時間長度
，以及超時后應調用的timeout函數，該函數會做一些釋放連接，回收資源的工作.timeout結構體已經由LwIP自己在sys.h中定義好了，而且對結構體隊列的數據操作也由LwIP負責，我們所要實現的是如下函數:
struct sys_timeouts*sys_arch_timeouts(void)
這個函數的功能是返回目前正處于運行態的線程所對應的timeout隊列指針。timeout隊列屬于線程的屬性，它是OS相關的函數，只能由用戶實現。
