購買家用電器時人們考慮的最重要的因素之一就是產品的外觀及其支持的高端功能。利用當今高度集成的片上系統(tǒng)(SoC)處理器，設計人員不僅能設計出采用電容式感應技術的新型用戶界面(UI)，而且還能通過結合使用其他系統(tǒng)功能來降低系統(tǒng)成本并縮減板級空間。與此同時，由于SoC在同一芯片中提供了系統(tǒng)構建所需的眾多組件，從而可加速產品上市進程。此外，用于連接多個器件和進行故障調試所需的時間也得以明顯縮短。

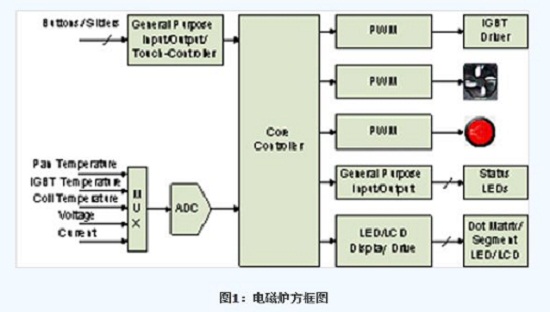

圖1顯示了電磁爐的方框圖。這種電氣設備必須具有以下幾種關鍵功能：
· 保持鍋的溫度：需要脈寬調制(PWM)來設置加熱線圈的點火時長。
· 風扇控制：需要溫度傳感器和PWM來驅動風扇電機。
· 過流和過壓保護：需要模數轉換器(ADC)和比較器。
· 鍋的自動檢測：需要電磁感應。
· 時基煮食功能：需要實時時鐘(RTC)。
· 用戶界面——顯示屏：需要數字顯示或液晶玻璃顯示驅動器。
· 用戶界面——按鈕：需要電容式觸摸感應和檢測
