對于HIL來說，已經被證明是一種有效的解決方案，其系統用高壓電池的模型、仿真的高電壓電流傳感器和溫度傳感器以及仿真的高電壓電池故障，為電池管理系統(BMS)的ECU創建一個用于質量診斷的硬件在環系統。我們使用HIL系統來測試我們復雜的實時系統。這項技術能提供一個平臺，有效地檢查需要?jiǎng)討B(tài)模型的測試主機的控制狀態。
系統概述
我們使用BMS HIL系統來測試用于電動或混合動力汽車的高壓電池，以評估BMS的控制邏輯和故障診斷功能。我們使用Simulink創建了一個電池模型，然后利用LabVIEW仿真接口工具包將電池模型應用到開發平臺。我們也使用NI PXI系統，以確保系統高效及可靠的運行。
該BMS HIL系統能在各種測試案例中完成質量診斷。通過編寫自動測試方案，我們針對電池系統重現了所有可能的測試案例，并使用NI TestStand來組織和管理各個案例方案。
我們使用LabVIEW實現系統的快速部署，使用NI PXI快速產生和采集信號，精確重現電池組電壓的變化，包括BMS中的電流和溫度變化。
另外，通過使用NI TestStand，我們利用BMS性能評估測試實例來實現簡化的自動測試方案。
使用NI產品的優勢
我們選擇NI軟硬件開發平臺來縮短系統開發時間、保證系統可靠性、精簡自動化測試方案的實施，簡化系統維護和維修過程。同時，NI產品也跟Simulink兼容。
系統硬件配置
BMS HIL系統硬件包括安裝LabVIEW并控制整個系統的計算機、采集和提供信號輸出的實時NI PXI硬件平臺、模仿電池組的電池組電壓生成器和一組信號調理單元。另外，系統還包括模擬各種測試錯誤的故障注入模塊、為BMS ECU供電的電源和連接HIL仿真系統和ECU的接口箱等。
圖1：BMS HIL硬件在環系統硬件配置
系統軟件配置
圖2：BMS系統信號流程圖
圖3：BMS HIL仿真系統軟件配置圖
當主計算機接收到用戶發出的控制指令請求時，PXI實時控制器指定實時信號采集或輸出的規則。借助現場可編程門陣列(FPGA)實時完成指定的任務。

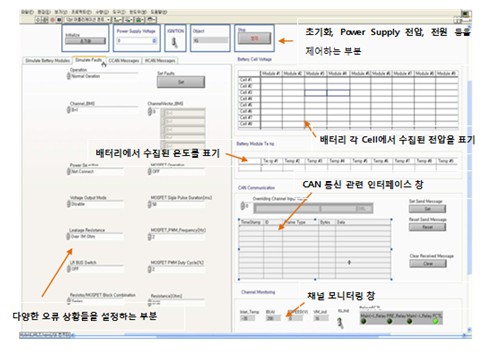

圖4 BMS HIL系統用戶界面配置

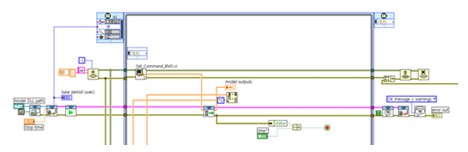

圖5 應用LabVIEW仿真接口工具包的電池模型
電池槽電壓、電池溫度和從電池模型中產生的電池組電流，均可利用FPGA來仿真實現。因?yàn)镕PGA能夠提供高速的性能，我們能提高從每個電池組生成的電流的反應速度。

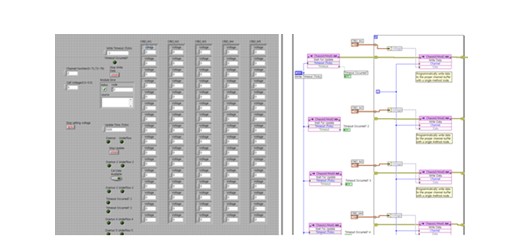

圖6 使用FPGA生成源自電池模型的電池槽電壓輸出
