當前，廣播電視正處于模擬技術向數字技術，單向廣播向雙向交互式傳輸，基本業務向擴展和增值業務的過渡和發展階段。數字有線電視機頂盒正是這一發展階段的產物。借助機頂盒，人們不僅可以用原有的模擬電視收看數字電視節目，還可利用數字機頂盒交互式功能獲得電子節目指南(EPG)、視頻點播(VOD)、收發電子郵件、數據廣播、遠程教育等增值服務。具體操作上，需要在用戶終端的模擬電視機上加裝機頂盒以完成數字電視信號和數據的接入，并完成視音頻信號的解碼輸出。本文介紹了機頂盒系統的硬件設計。
器件的選型
選擇芯片時除了要滿足基本的接收數字電視功能，還要能夠使用戶通過有線電視網絡實現Internet的高速接入，即要具備STB和Cable Modem兩種基本的應用模塊。根據這一需求，本設計選擇了CONEXANT(科勝訊)公司的交互數字電視機頂盒單芯片CX24430為核心來設計整個系統。
系統的整體結構
本系統以CX24430芯片為核心，還包括電纜調諧器(Tuner)、上行功率放大器、作為固化程序和存儲節目參數用的閃存、配合CPU處理和存儲數據使用的SDRAM、EEPROM、音頻DAC及音視頻輸出電路和電源單元等，此外，還有用于軟件調試的Multi-ICE接口和用于終端監控的RS23接口以及USB接口、1394接口和以太物理層RJ45接口等。系統結構框圖如圖1所示。

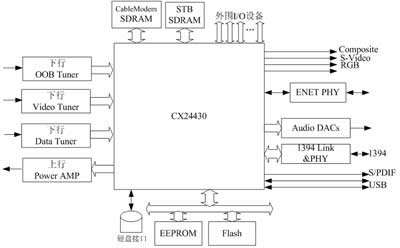

圖1 機頂盒終端系統結構框圖
本系統設計的主要創新之處在于系統采用雙CPU架構，各自獨立地支持Cable Modem和系統的應用程序運行。基本工作流程是：數字電視信號從電視臺經過有線電纜傳輸到用戶后，若要恢復出原始的圖像和聲音，需要經過多個過程。首先進行信道解調和解碼，然后對輸出的傳輸流進行信源解碼，包括解復用、音視頻解碼、圖形處理、視頻編碼和音頻DAC等。
