一部分工程師會使用Verilog來設計邏輯電路圖，作為目前世界上最流行的兩種硬件描述語言，Verilog不僅能夠?qū)﹄娐穲D進行表示，還能夠進行一些計算。本篇文章就將為大家介紹Verilog當中任意占空比和分頻的的實現方法。
在verilog程序設計中，我們往往要對一個頻率進行任意分頻，而且占空比也有一定的要求。這樣的話，對于程序就會有一定的要求，本篇文章將在前人經驗的基礎上做一個簡單的總結，實現對一個頻率的任意占空比以及任意分頻的確定。
比如：我們FPGA系統時鐘是50M Hz，而我們要產生的頻率是880Hz，那么，我們需要對系統時鐘進行分頻。我們很容易想到用計數的方式來分頻：
50000000/880 = 56818
這個數字不是2的整冪次方，那么怎么辦呢?我們可以設定一個參數，讓它到56818的時候重新計數不就完了嗎?程序如下：
在我們?nèi)粘５脑O(shè)計中很多情形下會用到需要分頻的情形，好多人的做法是先用高頻時鐘計數，然后使用計數器的某一位輸出作為工作時鐘，進行其他的邏輯設計，上面的程序就是一個體現。
下面我們來算一下它的占空比：我們清楚地知道，這個輸出波形在counter為0到32767的時候表現為低，在32768到56817的時候為高，占空比為40%多一些，如果我們需要占空比為50%，那么怎么辦呢?

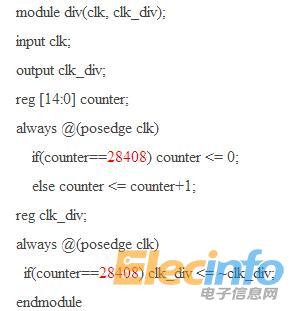

我們再設定一個參數，使它為56817的一半，使達到它的時候波形翻轉：
占空比是不是神奇地變成50%了呢?
繼續讓我們來看如何實現任意占空比，比如還是由50 M 分頻產生880 Hz，而分頻得到的信號的占空比為30%。
